ICP

수평저항능력이 취약한 기성PHC에 전단철근. 주철근 및 콘크리트를
충전하여 전단과 휨 성능을 증대시킨 말뚝입니다.

ICP 특징

  • -휨 성능과 전단 성능이 취약한 기성 PHC 말뚝에 전단 연결재(전단철근), 주철근 및 콘크리트를 충전하여 전단과 휨 성능을 강관말뚝 수준으로 증대
  • -휨 강도 안전율 4.0이상, 전단강도 안전율 3.0 이상 확보
  • -적용분야 : 교량, 건축, 플랜트 기초, 항만, 옹벽, 방음벽 기초

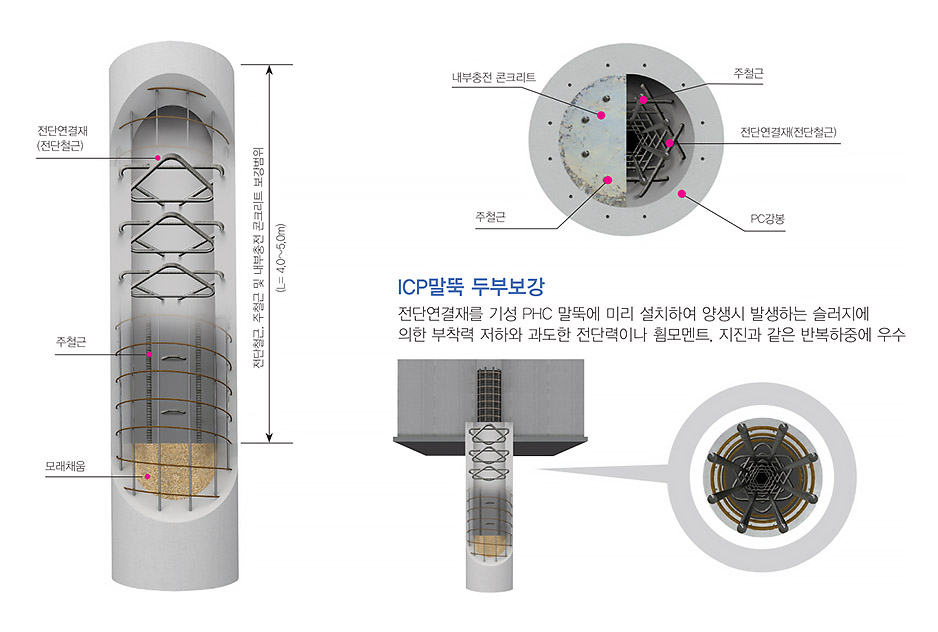

ICP 구조도

말뚝종류별 자재비교표

말뚝종류별 자재비교표
구분 ICP 말뚝 (내부충전 합성 말뚝) 강관 말뚝 복함 말뚝
개요도
토질조건
  • -하부 지지지반에 확실한 근입 가능
  • -항타 불가시 매입말뚝 사용가능
  • -하부 지지지반에 확실한 근입 가능
  • -항타 불가시 매입말뚝 사용가능
  • -하부 지지지반에 확실한 근입 가능
  • -항타 불가시 매입말뚝 사용가능
내구성
  • -강재부식이 없어 내구성이 크다
  • -부식하기 쉬우므로 설계시 부식방지
    대책을 수립
  • -부식하기 쉬우므로 설계시 부식방지
    대책을 수립
운반
  • -운반 및 취급에 문제 없이 적용됨
  • -운반 및 취급이 용이
  • -강관말뚝과 PHC 말뚝 모두 운반
기초형식
  • -교량 교대, 교각, 옹벽의 기초
  • -교량 교대, 교각, 옹벽의 기초
  • -교량 교대, 교각, 옹벽의 기초
경제성 65% (500-15m 기준) 100% (500-15m 기준) 91% (500-15m 기준)
