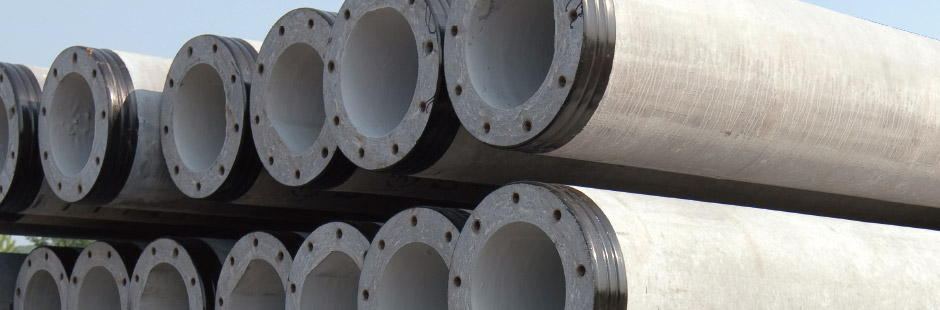

초고강도 PILE

UPHC PILE은 높은 항타내력(0.6fck=66MPa)을 가지고 있어
대용량 램과 높은 낙차고로 시공효율과 속도를 증가시킵니다.

성능표

현재 국내 건설 시장은 기초의 안정성 확보를 위해 경제적이며 더욱 높은 지지력을 가지는 공법을 요구하고 있습니다. 기존 PHC PILE의 경우 매입말뚝 선단부의 슬라임으로 인한 지지력 하락, PILE의 부족한 허용 항타응력(0.6fck=48㎫) 및 시공기술의 부족으로 인해 재료의 허용내력과 비교하여 충분한 지반 지지력을 확보하지 못했습니다. 따라서 더욱 큰 말뚝내력을 가지는 제품이 요구 되고 있습니다.

성능표
명칭 UPHC
A종 B종 C종
유효PS량 MPa 4 8 10
설계기준강도 MPa 110
휨인장강도 MPa 7.5
종국압축변형률 0.003
탄성계수 MPa 40000
장기 허용 응력 압축 30
휨인장 1 2 2.5
사인장 1.2
단기 허용 응력 압축 60
휨인장 2 4 5
사인장 1.8

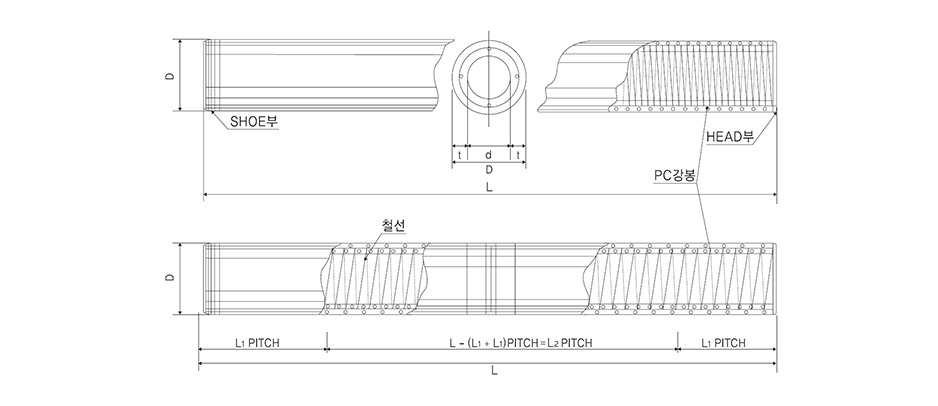

성능시험 UPHC PILE

성능표
외경
D
(mm)		 두께
tc
(mm)		 길이
L
(mm)		 종류 콘크리트
단면적
Ac
(mm2)		 환산
단면적
Ae
(mm2)		 단면2차모멘트 환산
단면
계수
Ze
(×103mm3)		 설계휨모멘트(N=0) 허용축방향하중
콘크리트 단면
Ic
(×106mm4)		 환산단면
Ie
(×106mm4)		 균열
Mcr
(kN.m)		 파괴
Mu
(kN.m)		 (kN) (tf)
400 65 7~15 A
B
C		 68,408 70,408
72,248
73,528		 995 1,026
1,056
1,070		 5,131
5,282
5,349		 59.5
75.6
92.8		 86.2
159.2
205.9		 1,900
1,680
1,560		 194
171
159
450 70 7~15 A
B
C		 83,566 85,929
88,291
89,326		 1,599 1,606
1,652
1,690		 7,137
7,342
7,509		 81.7
112.1
123.9		 115.6
222.1
265.4		 2,330
2,060
1,910		 238
210
195
500 80 7~15 A
B
C		 105,558 108,438
111,318
112,758		 2,411 2,475
2,539
2,591		 9,902
10,156
10,362		 112.2
153.2
171.5		 156.0
300.2
367.1		 2,950
2,580
2,410		 301
263
246
600 90 7~15 A
B
C		 144,199 148,039
151,879
154,199		 4,834 4,959
5,084
5,185		 16,530
16,947
17,285		 185.6
253.0
289.0		 252.9
487.0
618.1		 4,040
3,530
3,300		 412
360
336
700 100 7~15 A
B		 188,496 193,896
198,496		 8,717 8,956
9,194		 25,589
26,269		 295.1
407.0		 407.5
781.7		 5,290
4,620		 539
471
800 110 7~15 A
B		 238,447 245,947
250,947		 14,551 14,955
15,317		 37,386
38,292		 429.4
591.0		 591.0
1,124.7		 6,690
5,830		 682
594
1000 130 7~15 A 355.314 363.864 34,767 35,233 70,467 798.5 1,151.0 9,970 1,016
